La Centrale de Traitement d’Air (CTA) est le poumon thermique des bâtiments modernes. Dans les bureaux, les unités de production ou les établissements recevant du public, ce système ne se contente pas de ventiler : il prépare l’air pour atteindre des critères précis de température et de pureté. Maîtriser le fonctionnement d’une CTA permet de transformer une nécessité technique en un levier de performance économique.
Qu’est-ce qu’une CTA chauffage et quel est son rôle ?
Une centrale de traitement d’air (CTA) est un équipement centralisé qui régule et fait circuler l’air dans un bâtiment. Contrairement à un radiateur qui chauffe l’air ambiant par convection locale, la CTA traite le flux d’air avant sa distribution dans les locaux.
Son rôle repose sur trois fonctions principales :
Le renouvellement de l’air apporte l’oxygène extérieur nécessaire à l’hygiène des locaux. Le traitement thermique réchauffe cet air grâce à des batteries reliées à une source de chaleur comme une chaudière ou une pompe à chaleur. Enfin, la filtration retient poussières, pollens et particules fines pour garantir une qualité d’air intérieur (QAI) optimale.
En intégrant la fonction chauffage, la CTA devient le cœur du système CVC (Chauffage, Ventilation et Climatisation). Elle maintient une température homogène dans les grands volumes, là où des systèmes décentralisés seraient inefficaces.
Le fonctionnement d’une centrale de traitement d’air en mode chauffage
Le processus commence par la prise d’air neuf extérieur, mélangé ou non avec de l’air recyclé. L’air traverse ensuite plusieurs modules techniques pour atteindre la température de consigne.

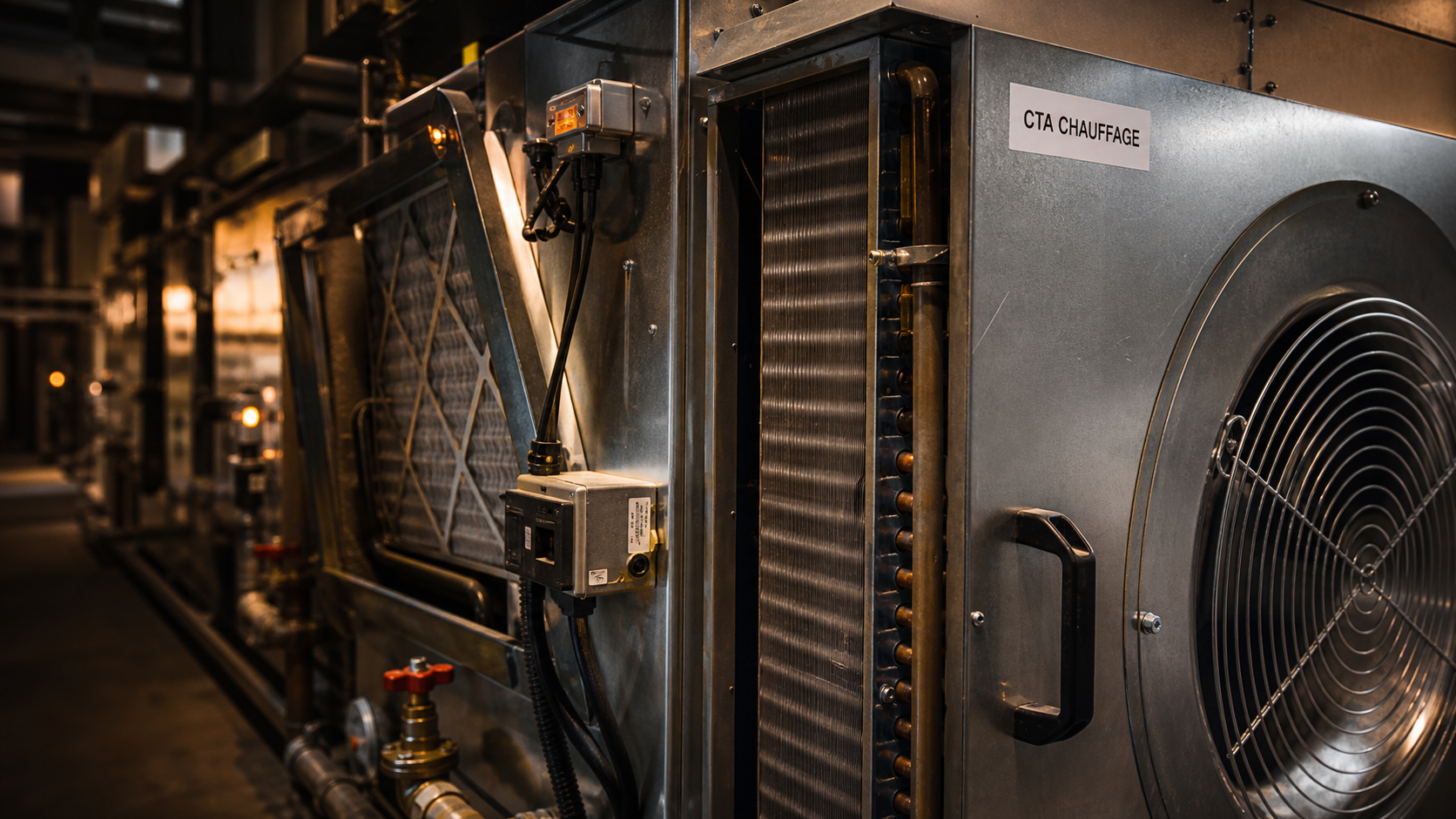

Les composants essentiels au confort thermique
La machine utilise plusieurs organes stratégiques pour assurer sa mission :
Le ventilateur crée la dépression nécessaire pour aspirer l’air et la pression pour le propulser dans les gaines. Les filtres, placés en amont, protègent les composants internes et purifient l’air insufflé. La batterie chaude agit comme un échangeur : l’air passe à travers des ailettes chauffées par un fluide ou des résistances électriques pour capter les calories. Le registre de mélange dose enfin la proportion d’air neuf et d’air recyclé pour optimiser la consommation énergétique.
La gestion intelligente des flux
La régulation ajuste en temps réel la puissance de la batterie chaude et la vitesse des ventilateurs grâce à des sondes de température et de CO2. Ce pilotage évite les surchauffes et adapte la réponse thermique aux besoins réels du bâtiment.
La CTA remplace avantageusement l’ouverture manuelle des fenêtres. Au lieu de subir les déperditions thermiques liées à une aération directe, le système traite l’air entrant pour qu’il arrive dans la pièce déjà tempéré et filtré. Cela élimine les courants d’air et les chocs thermiques, favorisant ainsi le confort des occupants.

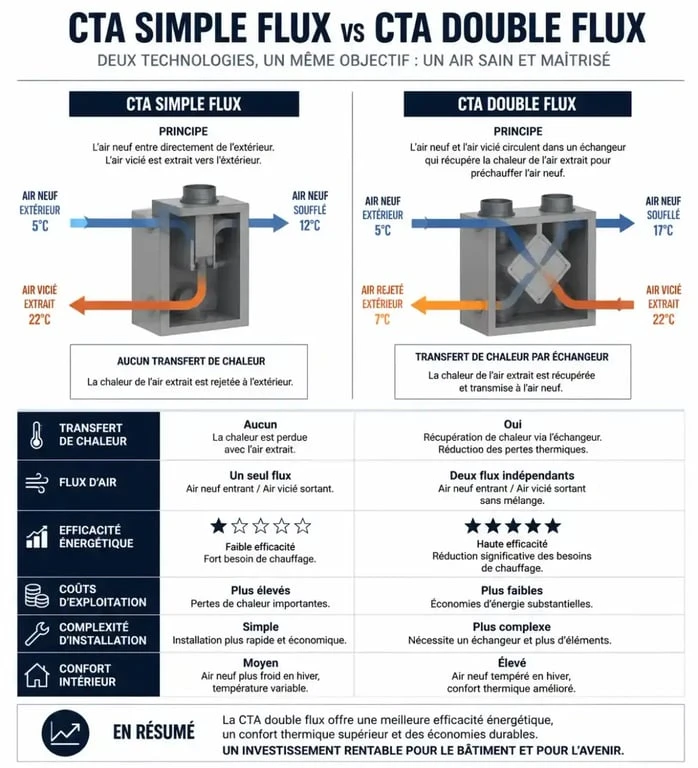

CTA simple flux vs double flux : quel impact sur le chauffage ?
Le choix entre une architecture simple flux et double flux est l’arbitrage le plus important lors de la conception d’un système de chauffage par air.
La CTA simple flux
La CTA simple flux gère un seul sens de circulation : elle aspire l’air extérieur, le chauffe et l’injecte. L’évacuation de l’air vicié se fait par des sorties naturelles ou des extracteurs indépendants. Cette solution est moins coûteuse à l’achat, mais elle est énergivore car la chaleur contenue dans l’air extrait est perdue.
La puissance de la CTA double flux avec récupération
La CTA double flux est la norme pour l’efficacité énergétique. Elle gère simultanément l’air neuf entrant et l’air vicié sortant. Au centre de la machine, un échangeur thermique permet à l’air chaud extrait de céder ses calories à l’air froid entrant, sans mélange des deux flux.
| Caractéristique | CTA Simple Flux | CTA Double Flux |
|---|---|---|
| Coût d’installation | Modéré | Élevé |
| Récupération d’énergie | Nulle | Jusqu’à 90% |
| Confort thermique | Moyen | Excellent et homogène |
| Maintenance | Simplifiée | Suivi rigoureux |
En hiver, une CTA double flux peut préchauffer l’air extérieur de 0°C à 18°C uniquement grâce à la chaleur récupérée. La batterie chaude ne fournit alors que le complément nécessaire, réduisant drastiquement la consommation d’énergie.
Optimisation et maintenance : garantir la longévité du système
Une CTA représente un investissement conséquent. Sa performance énergétique dépend directement de la rigueur de son entretien.
La filtration et l’équilibrage
Des filtres encrassés augmentent la perte de charge, forçant les ventilateurs à consommer davantage. Un remplacement semestriel est impératif pour éviter la pollution microbiologique. Parallèlement, l’équilibrage aéraulique du réseau garantit que chaque zone reçoit le débit d’air chaud adéquat, évitant ainsi les déséquilibres thermiques entre les pièces.
La surveillance de l’échangeur thermique
L’échangeur doit rester propre pour assurer un transfert de calories optimal. Dans les modèles à roue, l’étanchéité entre les flux doit être vérifiée périodiquement pour éviter la réinjection d’air vicié. Une baisse de rendement de l’échangeur se traduit rapidement par des surcoûts énergétiques importants sur une saison de chauffe.
Vers une maintenance prédictive
Les systèmes modernes intègrent des automates communicants (GTC/GTB) permettant une gestion à distance. L’analyse des données de consommation et des températures permet de détecter des anomalies avant la panne : vanne grippée, moteur en surchauffe ou dérive de sonde. Anticiper ces défaillances garantit la continuité du service et préserve la durée de vie de l’installation.
