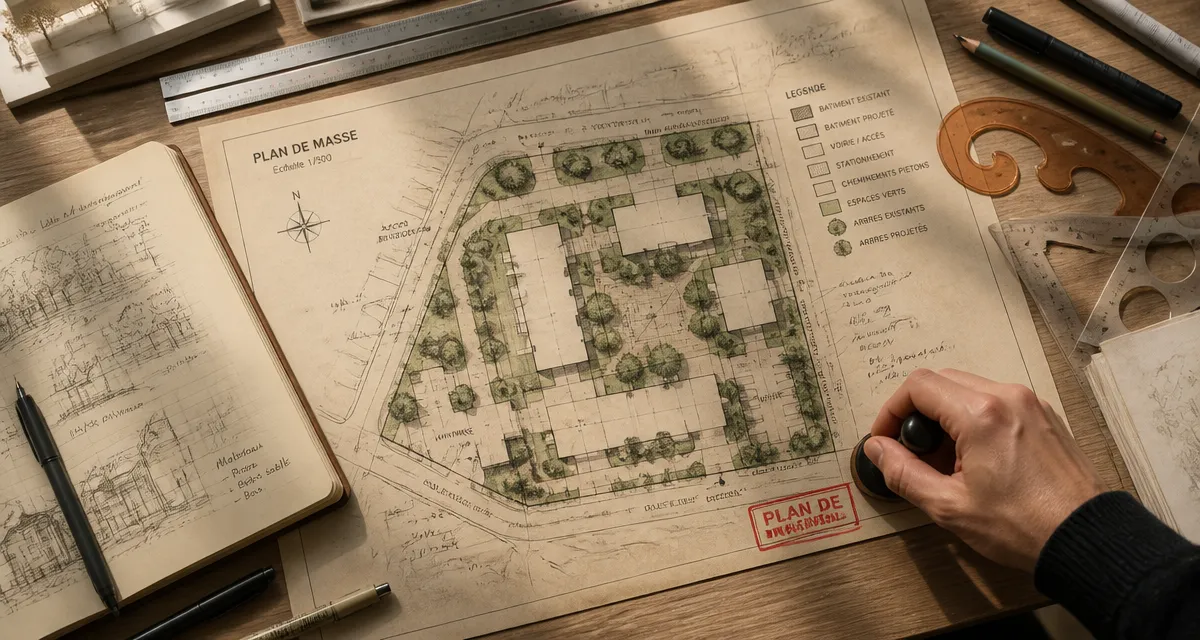

Le plan de masse est la pièce maîtresse de votre dossier d’urbanisme. Qu’il s’agisse d’une demande de permis de construire ou d’une déclaration préalable, ce document graphique offre une vue aérienne précise de votre terrain. Il ne se limite pas à localiser votre future maison, il détaille l’insertion de votre projet dans son environnement immédiat, en conformité avec les règles du Plan Local d’Urbanisme (PLU). Une erreur d’échelle ou l’oubli d’un raccordement entraîne souvent un refus de la mairie, retardant votre chantier de plusieurs mois.
Qu’est-ce qu’un plan de masse et pourquoi est-il indispensable ?
Techniquement nommé PC2 pour un permis de construire ou DP2 pour une déclaration préalable, le plan de masse est une représentation graphique cotée de votre unité foncière. Contrairement au plan de situation qui localise le terrain dans la commune, le plan de masse zoome sur la parcelle pour en détailler chaque mètre carré.
Une vision en trois dimensions sur un support 2D
Bien que dessiné à plat, le plan de masse permet à l’instructeur de visualiser le volume du projet. Il doit faire apparaître les constructions existantes, celles à édifier, ainsi que les modifications du relief. Si vous prévoyez d’exhausser le sol ou de creuser pour une piscine, ces changements de niveaux doivent être explicites. Cette précision vérifie que les distances de recul par rapport aux limites séparatives sont respectées, évitant ainsi les litiges de voisinage.
Le garant de la conformité réglementaire
Le plan de masse sert de base de calcul pour l’emprise au sol et la surface de plancher. C’est l’outil principal utilisé par les services d’urbanisme pour confronter votre projet aux exigences du Plan Local d’Urbanisme (PLU). Sans ce document, l’administration ne peut juger de la densité de construction ou de la préservation des espaces verts. Il assure également que les accès pour les services de secours sont conformes et que les réseaux de viabilisation sont correctement positionnés.
Les éléments obligatoires pour un dossier sans erreur
Pour être recevable, un plan de masse exige une précision rigoureuse. Il ne s’agit pas d’un croquis, mais d’un document technique normé. Voici les éléments qui doivent impérativement y figurer :
Les limites du terrain doivent être matérialisées par des traits pleins, idéalement basées sur un plan de bornage réalisé par un géomètre-expert. Vous devez distinguer clairement les constructions existantes des éléments projetés. Les cotes de dimensions sont essentielles, notamment la longueur, la largeur et les distances entre les bâtiments et les limites de propriété. Indiquez précisément les accès et raccordements, comme l’emplacement du portail, les voies de circulation interne et les points de branchement aux réseaux. Enfin, l’orientation via une rose des vents et le détail des plantations, qu’elles soient à conserver ou à créer, complètent le dossier.
Le choix de l’échelle : une question de lisibilité
L’échelle définit le rapport entre la mesure réelle sur le terrain et celle sur le papier. Pour un plan de masse, on utilise généralement des échelles allant du 1/100e au 1/500e. Le choix dépend de la taille de votre parcelle. L’objectif est que l’ensemble du terrain tienne sur une feuille au format A3 ou A4 tout en restant parfaitement lisible. Une échelle trop petite masquerait des détails cruciaux, tandis qu’une échelle trop grande fragmenterait la vision d’ensemble du site.
La gestion des altimétries et du relief
La représentation du relief est capitale, surtout sur les terrains en pente. Le plan de masse doit indiquer les courbes de niveau ou des points de niveau précis, comme le Nivellement Général de la France (NGF). Cette donnée justifie la hauteur de la construction par rapport au terrain naturel, une règle souvent encadrée par les mairies pour éviter que les nouvelles bâtisses n’écrasent le paysage ou ne créent des vues plongeantes chez les voisins.
Comment réaliser votre plan de masse : les options disponibles
La réalisation d’un plan de masse demande une rigueur graphique. Selon la complexité de votre projet, plusieurs solutions existent.
Pour les projets simples, comme l’installation d’un abri de jardin, certains particuliers réalisent le plan eux-mêmes. Il est possible d’utiliser le plan cadastral comme base de travail, disponible gratuitement sur le site cadastre.gouv.fr. Attention toutefois : le plan cadastral n’a qu’une valeur fiscale et peut comporter des imprécisions géométriques. Il doit être complété par des mesures réelles prises sur le terrain.
Le plan de masse est la colonne vertébrale de votre demande d’autorisation. Si cette pièce centrale est imprécise, tout l’édifice administratif devient fragile. Elle structure la lecture des autres pièces, comme les coupes ou les façades. En soignant la hiérarchie des informations visuelles, par exemple en utilisant des épaisseurs de traits différentes pour les limites de propriété et le bâti, vous facilitez le travail de l’instructeur. Cette clarté graphique réduit le risque de demande de pièces complémentaires, cause principale de l’allongement des délais d’obtention.
Faire appel à un professionnel : sécurité et gain de temps
Pour une maison individuelle ou une extension conséquente, le recours à un professionnel est recommandé, voire obligatoire si la surface de plancher totale dépasse 150 m². Un architecte, un maître d’œuvre ou un dessinateur en bâtiment possède les outils logiciels (CAO/DAO) permettant de produire des plans d’une netteté absolue. Ils savent interpréter les subtilités du PLU pour que le plan de masse prouve la parfaite légalité de votre projet.
| Type de projet | Difficulté du plan | Recommandation |
|---|---|---|
| Abri de jardin (< 20m²) | Faible | Réalisation personnelle possible |
| Piscine ou Carport | Moyenne | Logiciel spécialisé ou professionnel |
| Extension ou Maison | Élevée | Architecte ou Bureau d’études |
Les deux états du plan de masse : existant et projeté
Dans le cadre d’une rénovation ou d’une extension, l’administration exige souvent deux versions distinctes du plan de masse pour appréhender l’évolution du site.
Le plan de masse de l’état initial
Ce document fige la situation avant travaux. Il montre le terrain tel qu’il est aujourd’hui, avec ses bâtiments actuels, ses accès et sa végétation. C’est le point de référence qui permet à la mairie de comprendre l’état initial. Si vous démolissez une partie d’un bâtiment, cette information doit être indiquée sur ce plan par des hachures spécifiques ou une mention textuelle.
Le plan de masse de l’état futur
Ce plan montre le résultat final après l’achèvement des travaux. La superposition des deux plans permet à l’instructeur de mesurer l’impact de la nouvelle construction sur l’emprise au sol globale. Il est crucial que les deux documents utilisent la même échelle et la même orientation pour permettre une comparaison directe et sans ambiguïté.
Les erreurs classiques qui entraînent un refus de permis
Anticiper les points de blocage permet de sécuriser son calendrier. Voici les écueils les plus fréquents relevés par les services d’urbanisme :
L’erreur la plus commune concerne les cotes manquantes. Il ne suffit pas de dessiner le projet à l’échelle ; il faut inscrire les distances. L’instructeur ne doit pas avoir à deviner si votre mur est à 3 ou 4 mètres de la clôture. Une autre erreur fréquente est l’omission des éléments techniques comme l’emplacement du compteur électrique, de la fosse septique ou du raccordement au tout-à-l’égout. Ces détails sont cruciaux pour vérifier la faisabilité technique et le respect des servitudes de passage.
Enfin, n’oubliez jamais de mentionner les hauteurs. Si le plan de masse est une vue de dessus, il doit comporter des indications sur la hauteur au faîtage et à l’égout du toit des constructions projetées. Ces données, croisées avec les plans de coupe, permettent de vérifier que votre bâtiment respecte le plafond de hauteur autorisé par le PLU de votre commune.
