Évacuation d’un lave-vaisselle : la bonne hauteur et les trois raccordements fiables
Une évacuation de lave-vaisselle fiable repose sur quelques éléments simples : un tuyau de vidange bien guidé, un raccord compatible, un siphon et une hauteur adaptée. Avant de pousser l’appareil sous le plan de travail, vérifiez le parcours du tuyau et le type de sortie disponible. Cette préparation limite les risques de fuite, de refoulement et de mauvaises odeurs.
Le parcours de l’eau : comprendre ce que doit faire l’installation
À la fin de chaque cycle, la pompe de vidange expulse les eaux usées dans le tuyau d’évacuation. Ce tuyau flexible, généralement équipé d’un coude rigide, conduit l’eau jusqu’à une évacuation raccordée à la canalisation. Il ne suffit donc pas de le glisser dans un tube. Le montage doit rester étanche, stable et correctement positionné pendant toute la vidange.
Le siphon joue un rôle important dans l’installation. Sa garde d’eau forme une barrière contre les remontées d’odeurs provenant de la canalisation. Dans une cuisine équipée, le raccordement au siphon de l’évier est souvent la solution la plus simple, à condition que celui-ci possède une sortie dédiée au lave-vaisselle. Cette sortie doit aussi correspondre au diamètre du tuyau et permettre un serrage correct.
Pourquoi la boucle du tuyau est aussi importante que le raccord
Le tuyau peut cheminer au sol derrière les meubles, mais il doit remonter vers son point de raccordement sans être plié, écrasé ni tendu. Cette remontée limite les écoulements parasites et protège le tuyau lorsque l’appareil vibre pendant la vidange. Fixez-le avec des colliers ou des brides sur les parties accessibles. Un tuyau qui cogne contre une paroi peut finir par se déboîter ou s’user.
Repérez les différents niveaux avant de raccorder : le bas du meuble, le fond du caisson, la remontée du tuyau, la sortie du siphon et la canalisation n’ont pas la même fonction. Cette vérification évite le piège d’un tuyau trop long qui serpente derrière l’appareil, forme une poche d’eau et devient difficile à contrôler en cas de fuite. Le parcours doit rester lisible et suffisamment accessible pour permettre une inspection.
Les mesures à contrôler avant de raccorder l’évacuation
La hauteur de raccordement au siphon doit être comprise entre 40 cm et 90 cm. Cette plage permet à la pompe de vidange de fonctionner dans de bonnes conditions, sans montage trop bas ni remontée excessive. Mesurez depuis le sol fini, et non depuis le fond du meuble. En installation en colonne, l’évacuation doit se trouver au minimum à 20 cm au-dessus du bas de l’appareil et ne pas dépasser son haut.
| Point à vérifier | Repère utile | Risque si on l’ignore |
|---|---|---|
| Hauteur du raccordement | Entre 40 cm et 90 cm | Vidange irrégulière ou contraintes inutiles sur la pompe |
| Longueur totale du tuyau prolongé | Maximum 3 m | Évacuation moins efficace et tuyau difficile à fixer |
| Installation en colonne | Au minimum 20 cm au-dessus du bas de l’appareil | Écoulement mal maîtrisé |
| Position en colonne | Ne pas dépasser le haut de l’appareil | Hauteur de refoulement excessive |
Mesurer les diamètres et la longueur réelle
Avant tout achat, contrôlez le diamètre de la sortie du siphon, celui du tuyau de vidange et celui de la canalisation existante. Un raccord forcé n’est jamais une bonne solution : il peut fuir ou se déboîter sous l’effet des vibrations. Mesurez également le parcours complet, y compris les détours derrière les caissons et la remontée jusqu’au raccord.
Si le tuyau d’origine est trop court, il peut être prolongé sans dépasser 3 m au total. La rallonge doit rester accessible autant que possible et être fixée proprement. Évitez les raccords dissimulés dans une zone où une petite fuite ne serait visible qu’après avoir endommagé le meuble ou le sol. Vérifiez chaque emboîtement avant de remettre l’appareil en place.
Choisir la bonne solution selon votre cuisine
Il existe trois façons courantes de raccorder l’évacuation d’un lave-vaisselle. Le choix dépend surtout de l’accessibilité de l’évier, de la présence d’une sortie dédiée et de l’état de la plomberie existante. Le raccordement au siphon convient au cas le plus simple. Le kit permet de s’adapter à une canalisation proche. La création d’un siphon demande davantage de préparation et de précision.
| Solution | À privilégier si… | Niveau d’intervention |
|---|---|---|
| Raccordement au siphon d’évier | Le siphon possède une sortie lave-vaisselle accessible | Simple |
| Kit d’évacuation | Une canalisation est proche, sans sortie dédiée utilisable | Intermédiaire |
| Création d’un siphon PVC | Aucun raccordement adapté n’existe | Plus technique |

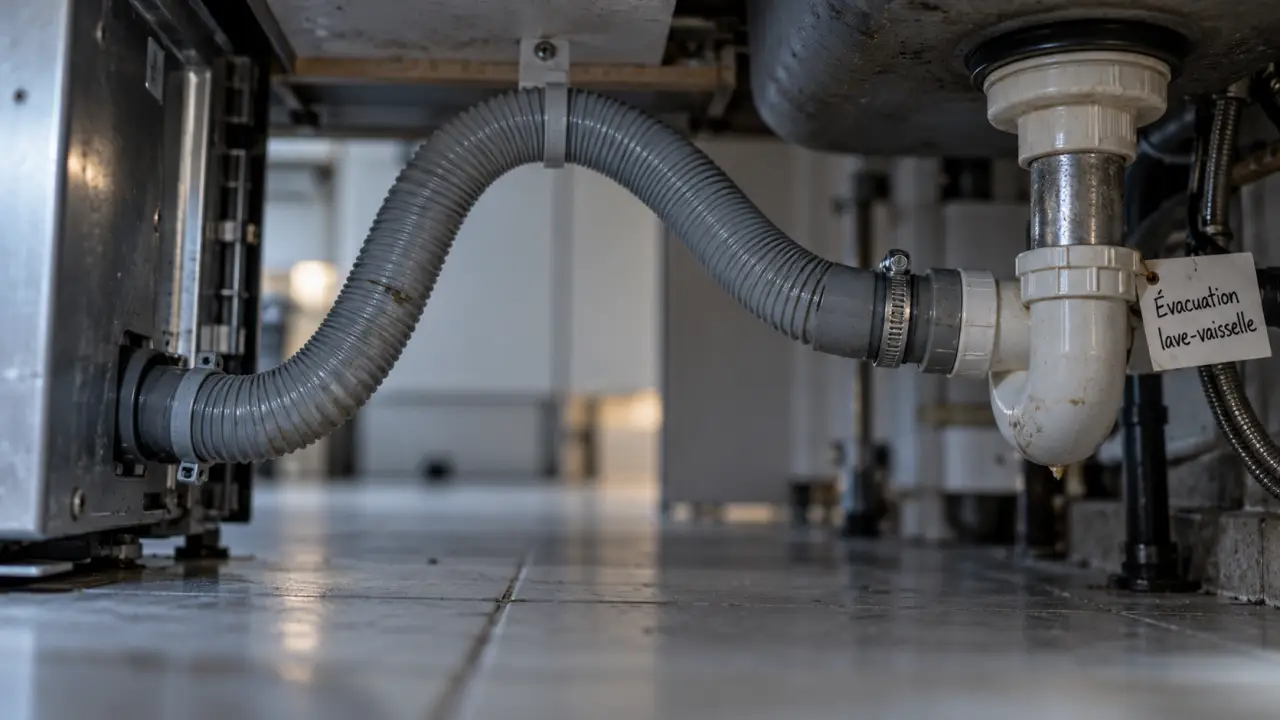

Le raccordement au siphon de l’évier
Installez le tuyau sur la sortie lave-vaisselle du siphon, puis serrez avec un collier de serrage adapté. Le raccord doit être propre, sec et correctement emboîté. Si vous remplacez le siphon, choisissez un modèle muni d’une sortie dédiée. Cette solution est souvent plus fiable qu’un assemblage de pièces provisoires, car elle limite le nombre de jonctions.
Ne branchez pas le tuyau sur une sortie destinée à un autre usage si son diamètre ou son maintien ne sont pas compatibles. Formez la remontée du tuyau avant de serrer le collier, puis contrôlez qu’aucune contrainte ne s’exerce sur le raccord lorsque le lave-vaisselle est repoussé sous le plan de travail.
Le kit ou la création d’une évacuation dédiée
Un kit d’évacuation est utile lorsque le siphon de l’évier n’est pas accessible ou ne possède pas de sortie utilisable. Il comprend notamment 2 brides, un joint étanche, un tube perceur et un clapet antiretour. Ce dernier limite les retours d’eau vers le lave-vaisselle. Respectez les indications du fabricant du kit, en particulier pour le perçage et la pose du joint. Une mauvaise position du joint peut compromettre l’étanchéité.
Pour créer un siphon sur une canalisation existante, prévoyez un tuyau PVC, un raccord PVC en té, un coude à 90°, un manchon libre, des colliers et de la colle spéciale PVC. La coupe doit être nette et les extrémités ébavurées au papier abrasif. Montez les éléments à blanc avant le collage pour vérifier la position, la hauteur et le parcours du tuyau. Cette solution demande de repérer précisément la canalisation et de travailler sur une plomberie saine.
Réaliser le montage et tester sans mauvaise surprise
Coupez l’alimentation électrique du lave-vaisselle avant toute manipulation et tirez l’appareil avec précaution. Préparez un mètre, un tournevis, un feutre, des colliers de serrage et, selon le cas, une perceuse, une scie à métaux, du papier abrasif et les raccords adaptés. Les pièces doivent être compatibles avec le diamètre du tuyau et de la canalisation. Ne poussez l’appareil à sa place définitive qu’après avoir contrôlé le passage du tuyau.
- Repérez la sortie choisie et mesurez sa hauteur depuis le sol fini.
- Mesurez le parcours complet et présentez le tuyau sans le tendre ni le pincer derrière l’appareil.
- Formez sa remontée avec le coude rigide, puis raccordez-le au siphon ou au dispositif prévu.
- Serrez les colliers et fixez le tuyau pour qu’il ne bouge pas pendant la vidange.
- Remettez l’appareil sous tension et lancez un cycle court ou une vidange.
- Inspectez chaque raccord pendant et après l’évacuation de l’eau.
Observez aussi le sol et l’intérieur du meuble après le test. Une fuite lente peut apparaître uniquement lorsque la pompe évacue l’eau. Si le raccord reste sec et que le tuyau ne bouge pas, repoussez progressivement l’appareil en vérifiant que le passage ne se pince pas.
Les symptômes qui imposent une vérification
Une fuite sous évier, une odeur persistante, un gargouillement inhabituel, un tuyau qui saute de son raccord ou un débordement signalent une installation à revoir. Commencez par vérifier l’absence de pli, le serrage du collier, la propreté du siphon et la hauteur du raccordement. Contrôlez aussi la compatibilité des diamètres et l’état du joint si un kit a été utilisé.
Si l’évacuation est bouchée ou si une canalisation doit être modifiée, interrompez les essais avant de provoquer un dégât des eaux. Une installation bien préparée doit permettre d’évacuer les eaux usées sans contrainte, de limiter les remontées d’odeurs et de rester accessible pour les contrôles futurs.
